通信示意圖

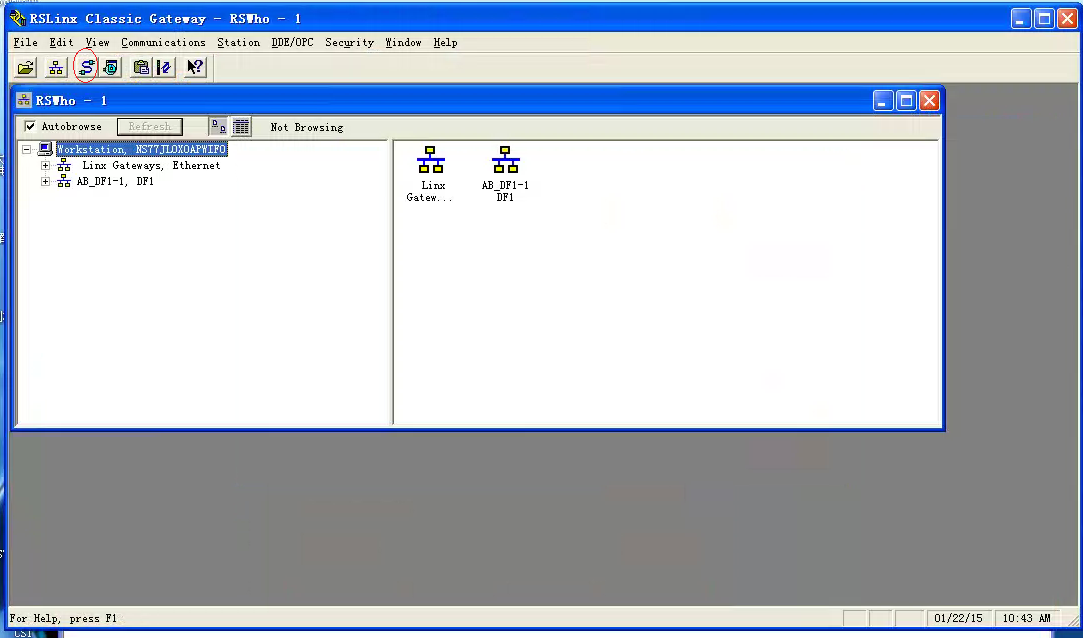

1:AB型PLC軟件界面。

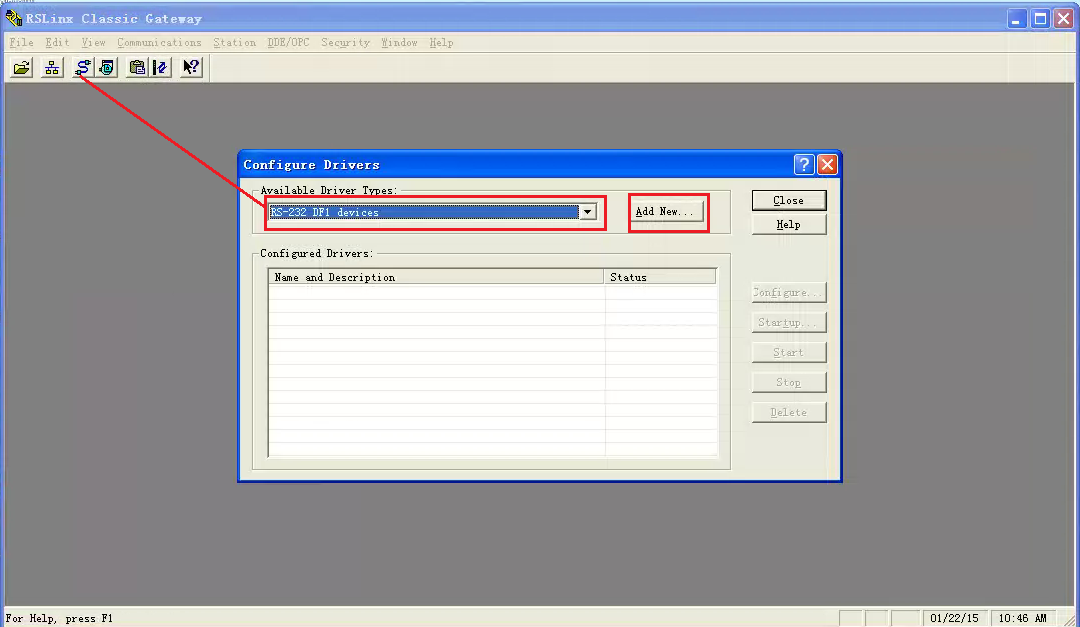

2：添加連接串口：PLC串口直連電腦通信成功。

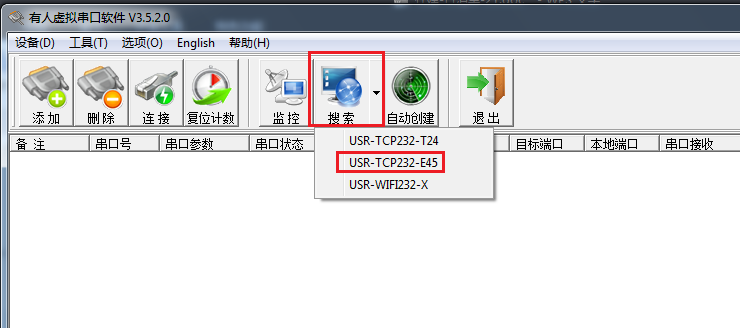

3:PLC串口直連電腦通信測試成功，將PLC連接串口服務器串口，使用串口服務器配合虛擬串口軟件通信。添加虛擬串口，設置串口服務器參數。

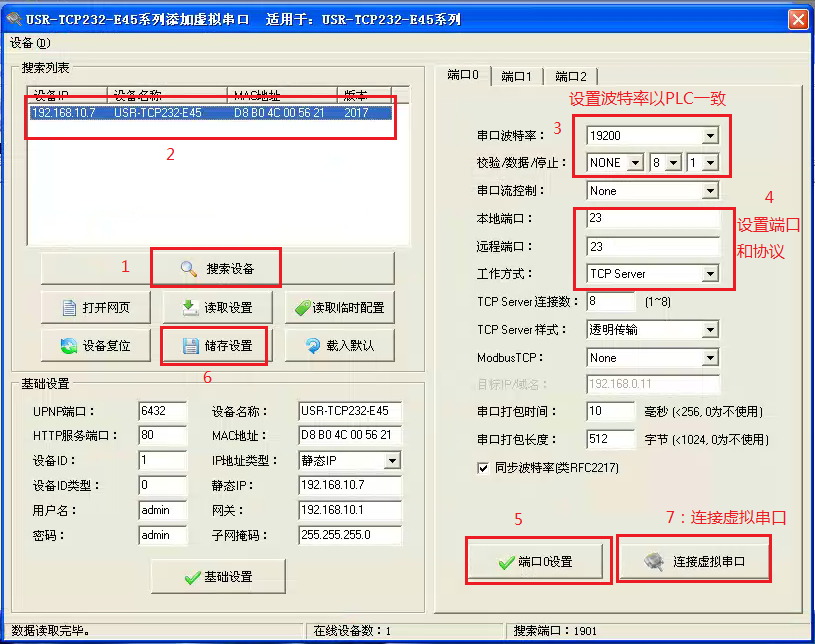

4：設置串口服務器參數:

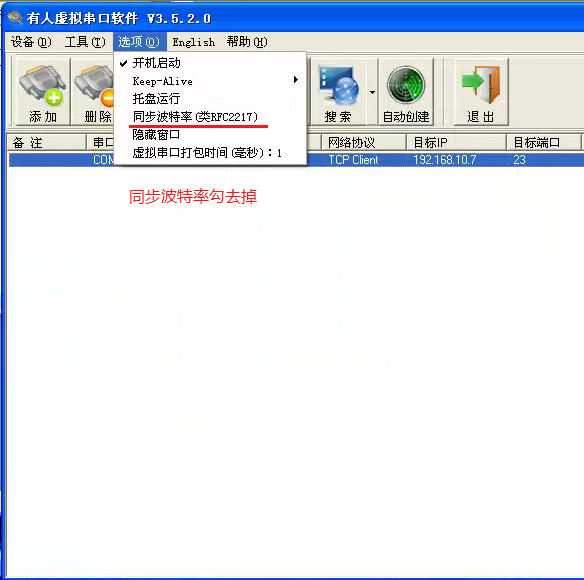

5:關閉同步波特率。

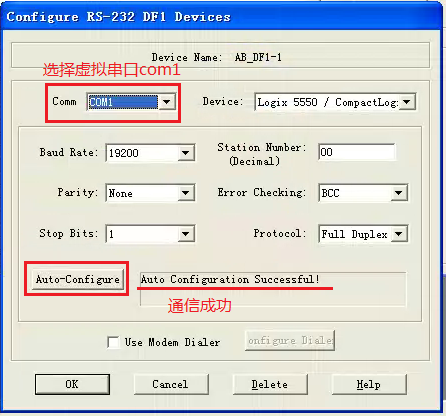

6：AB PLC軟件設置連接虛擬串口com1

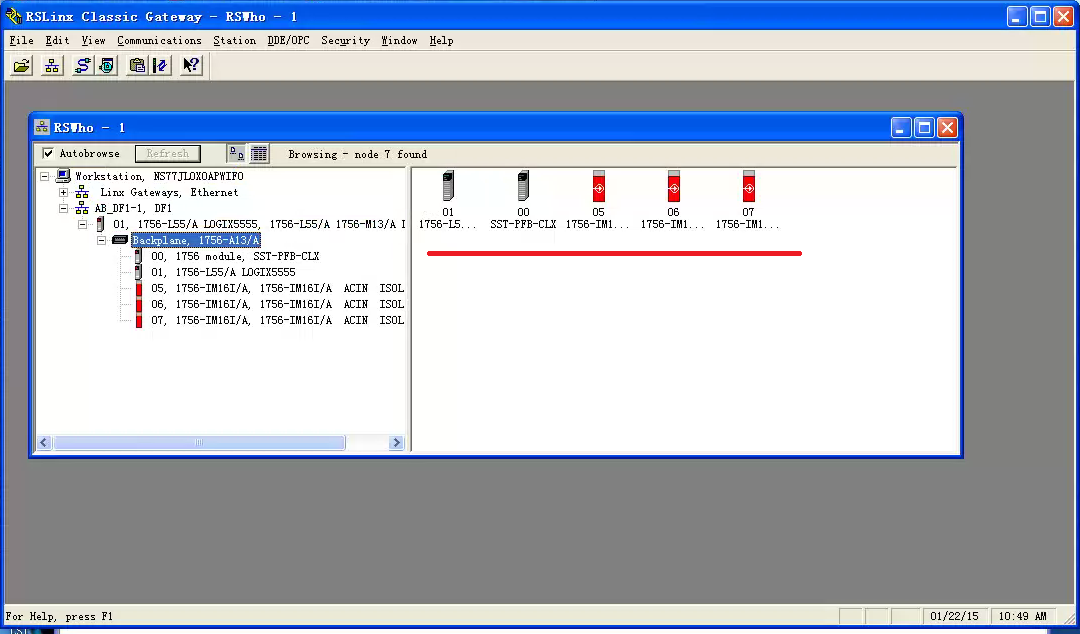

7：監控數據通信成功。

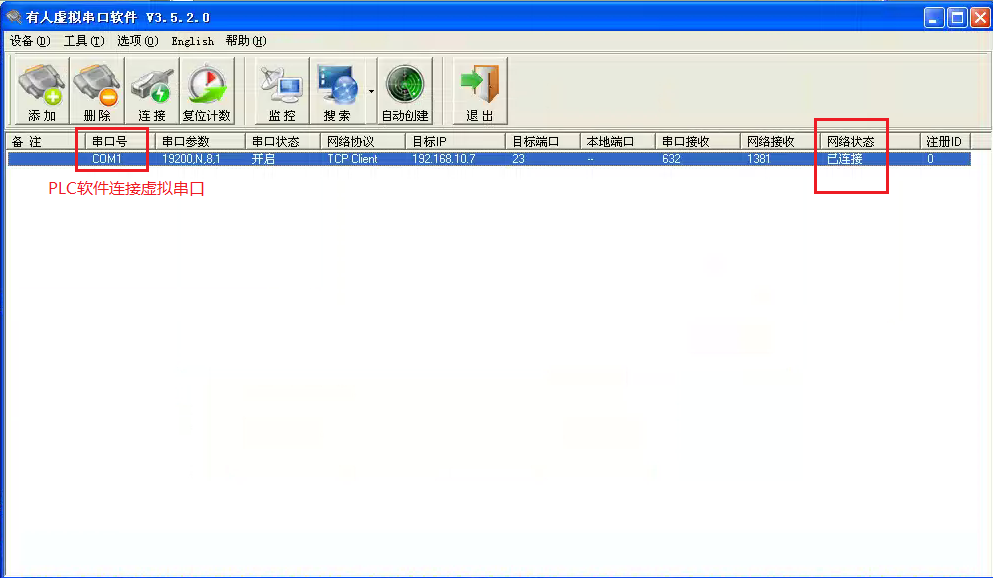

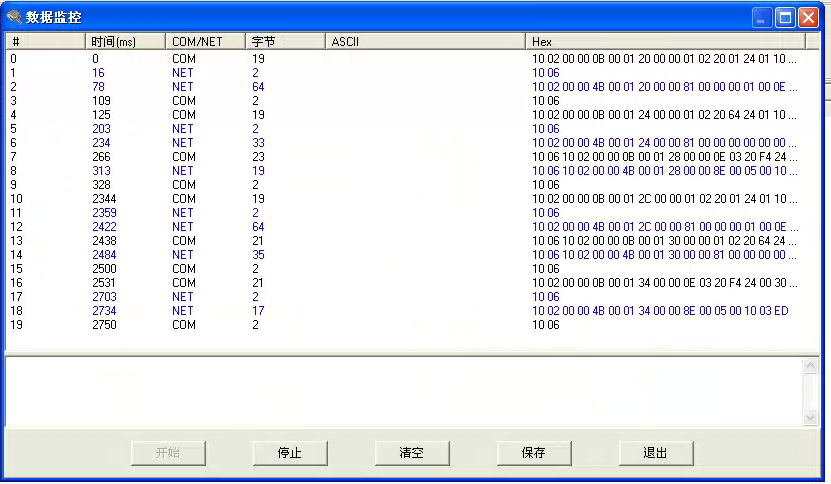

8：虛擬串口軟件可以監控到AB PLC 軟件與PLC通信時的數據收發。
