注：我司410的485口最大支持32個設備，485總線協議標準是200多個，實際連接還需要設備的負載決定。

1.背景說明

2.硬件需求

(1)USR-TCP232-410串口服務器一個

(2)485設備兩個或者多個（該案例中使用的485設備為USR-SENS-WSD）

(3)電腦一臺

(4)交換機或者路由器一個（410直連電腦網口也可以，直連電腦網口時需注意將410模塊的IP地址設置與電腦在同一個網段內，可參照快速入門手冊http://m.lifj.com.cn/Download/208.html）本文檔中教程是將410接在路由器上測試。

網線一根

3.軟件需求

(1)USR-TCP232-410串口服務器設置軟件http://m.lifj.com.cn/Download/90.html

(2)Modbuspoll軟件

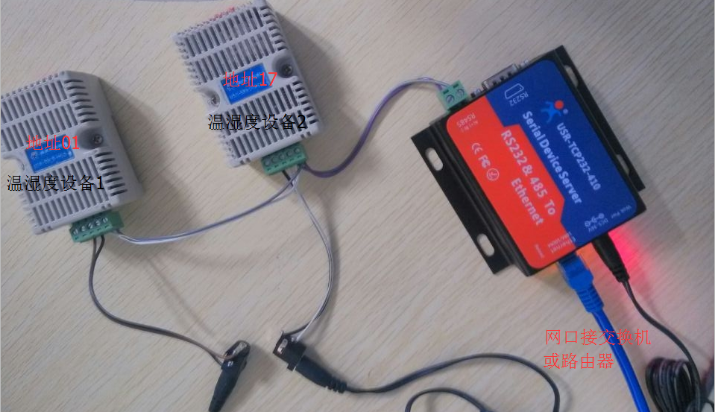

4.硬件連接

(1)485接線方式，A-A、B-B或者A-正、B-負。

5.參數設置

(1)410的端口0對應的是232接口、端口1對應的是485接口，該通信方式中只用到了485口。

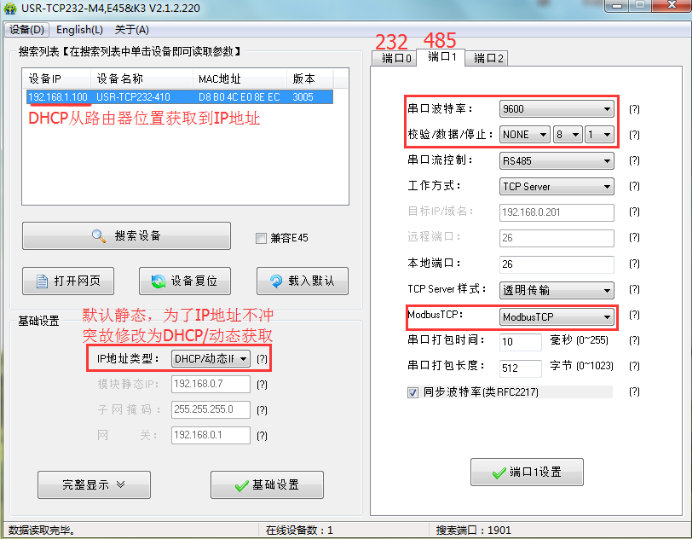

(2)網絡參數

a.IP地址類型默認靜態IP，為了不與局域網內設備IP沖突，故修改為DHCP/動態獲取。如果需要修改為靜態IP需要將410設置與所接路由器在同一網段內并且IP不能沖突。

b.如果410是直連在電腦網口則不能修改為DHCP/動態獲取，需要將410IP地址更改為與當前連接電腦在同一個網段，410默認地址為192.168.0.7，因此電腦也需要將IP地址設置為192.168.0.XXX。

(1)串口參數：串口參數設置時需要與自己設備的串口參數值匹配。溫濕度設備波特率：9600校驗位、NONE數據位8、停止位1，故410也需要更改為與設備相同。

(2)Modbuspoll在通信過程中使用的是Modbus TCP協議，在給410設置參數的時候需要啟用Modbus RTU功能。（目前支持Modbus TCP轉Modbus RTU功能的產品有USR-TCP232-410、USR-WIFI232-D2、USR-WIFI232-630）

6.連接方式

(1)?首先打開Mosbuspoll軟件，點擊Filenew創建新的頁面，或者直接點擊File下面的圖標創建一個新的頁面。如果打開Modbuspoll軟件時已存在一個頁面可忽略該步驟。

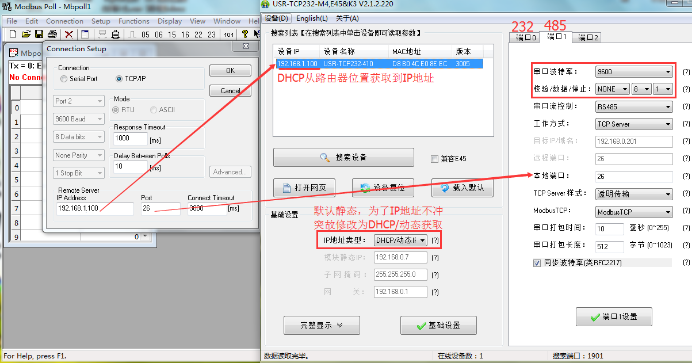

(2)頁面存在之后點擊ConnectionConnection Setup選項，將連接方式更改為TCP/IP，將IP Address地址填寫為410從路由器位置獲取到的IP地址，Port為410的本地端口。

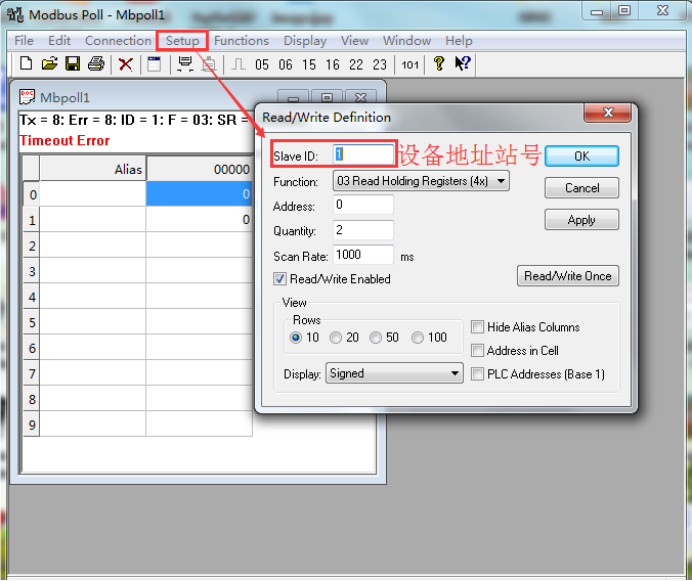

(1)創建頁面之后選擇SetupRead/write Definition選項添加從設備站號設置溫濕度模塊1的地址。

(2)Slave ID為要訪問的Modbus設備從站的地址。

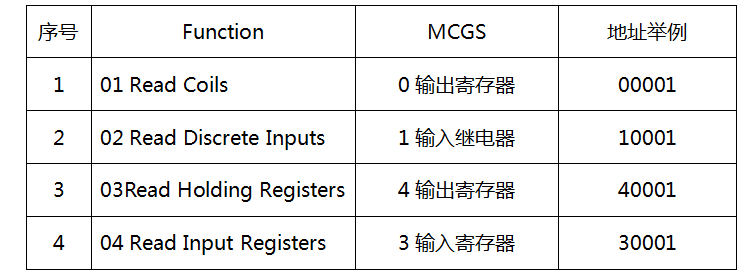

(3)Function為寄存器功能碼，經常用到的4種分別對應關系如下

(1)Address為寄存器起始地址，默認從1開始，對應MCGS的寄存器地址。

(2)Quantity為寄存器連續個數，默認為10個。

(3)Scan Rate為讀取數據周期，單位毫秒，默認為1000ms。

(4)Read/Write Enabled為是否連續讀取選擇，選中則連續讀取。

(5)Read/Write Once為此按鈕點擊一次，執行一次讀取。

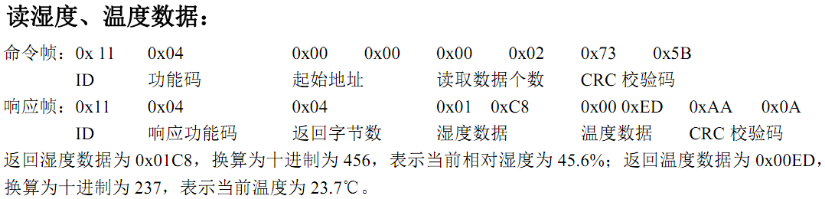

(6)Modbus RTU設備指令

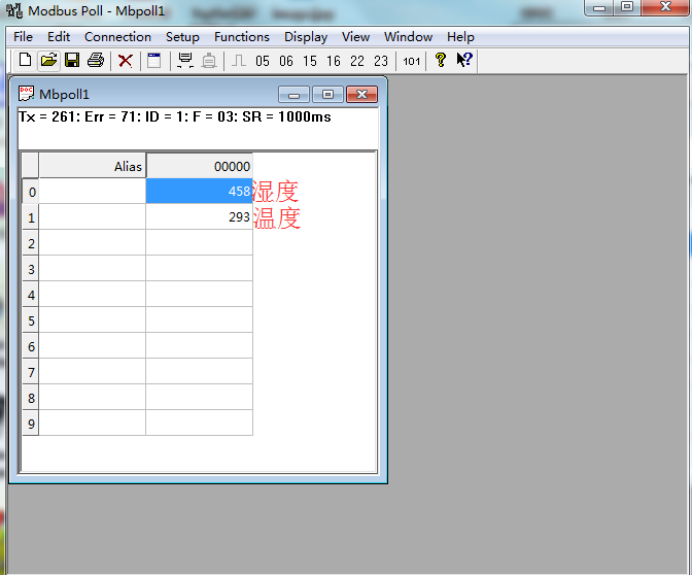

設置完成點擊OK，將顯示定義的寄存器列表以及讀取到溫濕度設備1的溫濕度數據。

首先在File選項下new選項或者直接點擊File下面的圖標創建一個新的頁面，設置溫濕度模塊2的地址方式與溫濕度模塊1相同此處不再贅述。

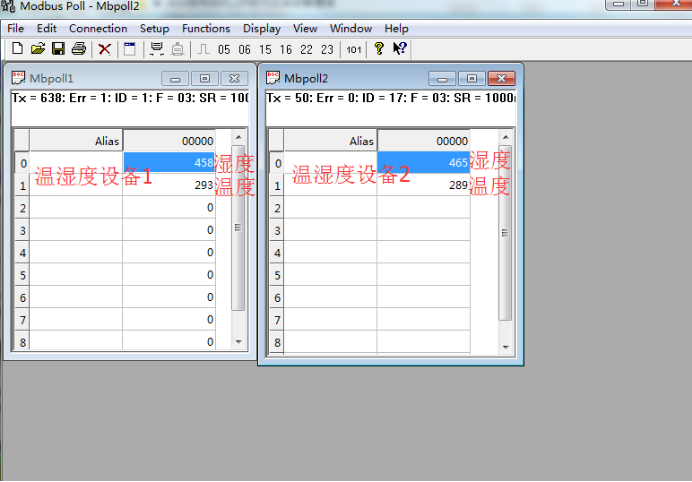

設置完成點擊OK，將顯示定義的寄存器列表以及讀取到溫濕度設備2的溫濕度數據。
