博圖V16（及以上）軟件使用PLCNET上傳下載示例
一、資料下載
USR-PLCNET510 說明書官網下載鏈接：http://m.lifj.com.cn/Download/957.html
USR-PLCNET510 設置軟件下載鏈接：http://m.lifj.com.cn/Download/1329.html
二、硬件連接
網線連接USR-PLCNET LAN口與plc
三、產品參數設置

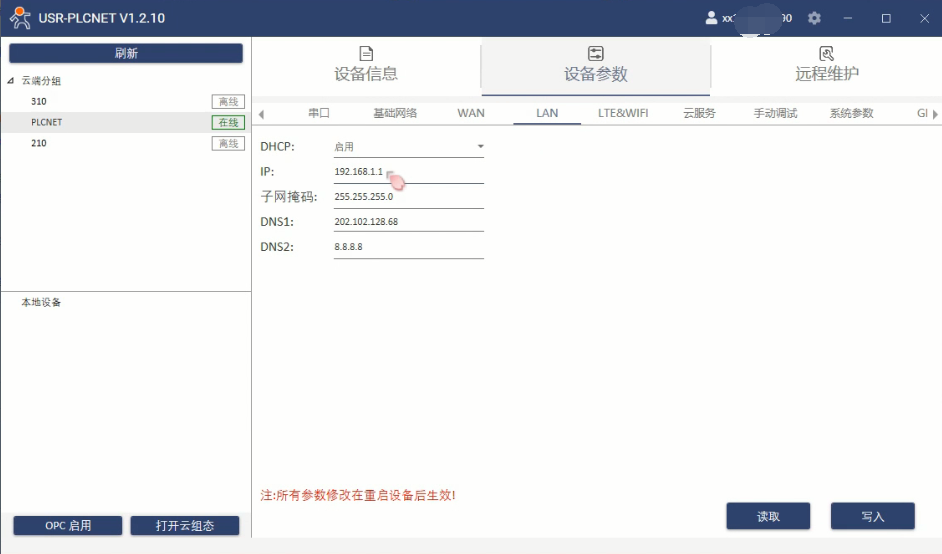

打開plcnet配置軟件，lan口ip配置與plc同網段但不能相同（如plc ip為192.168.1.11，plcnet設置為192.168.1.1），配置完成后右下角寫入?yún)?shù)，重啟網關生效
四、功能調試
1、首先查看虛擬網卡的屬性，ipv4需要設置為自動獲取

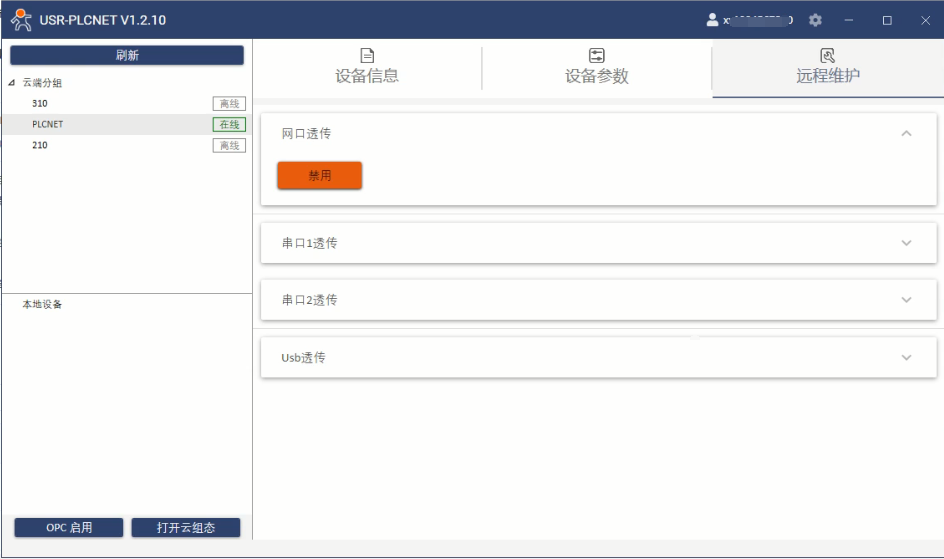

2、在遠程維護內開啟網口透傳

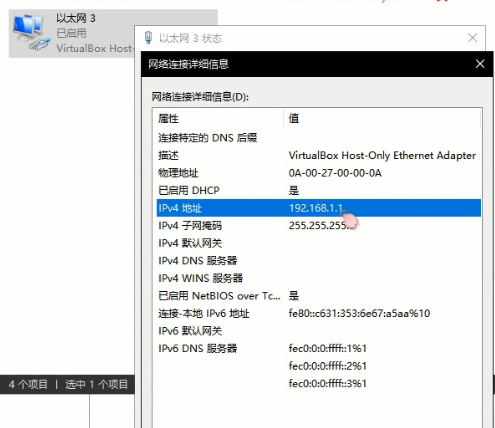

3、查看虛擬網卡IP變?yōu)閜lcnet lan IP

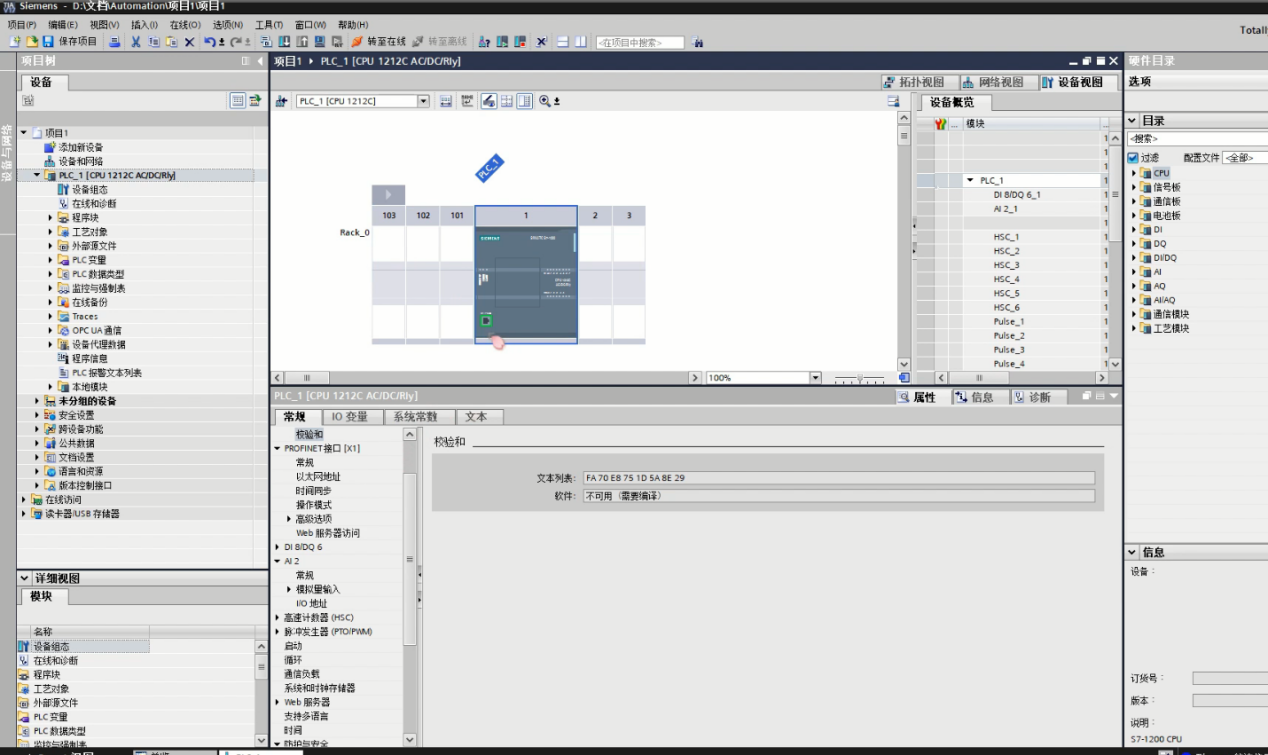

4、打開博圖軟件添加一個與plc對應型號與固件版本的設備

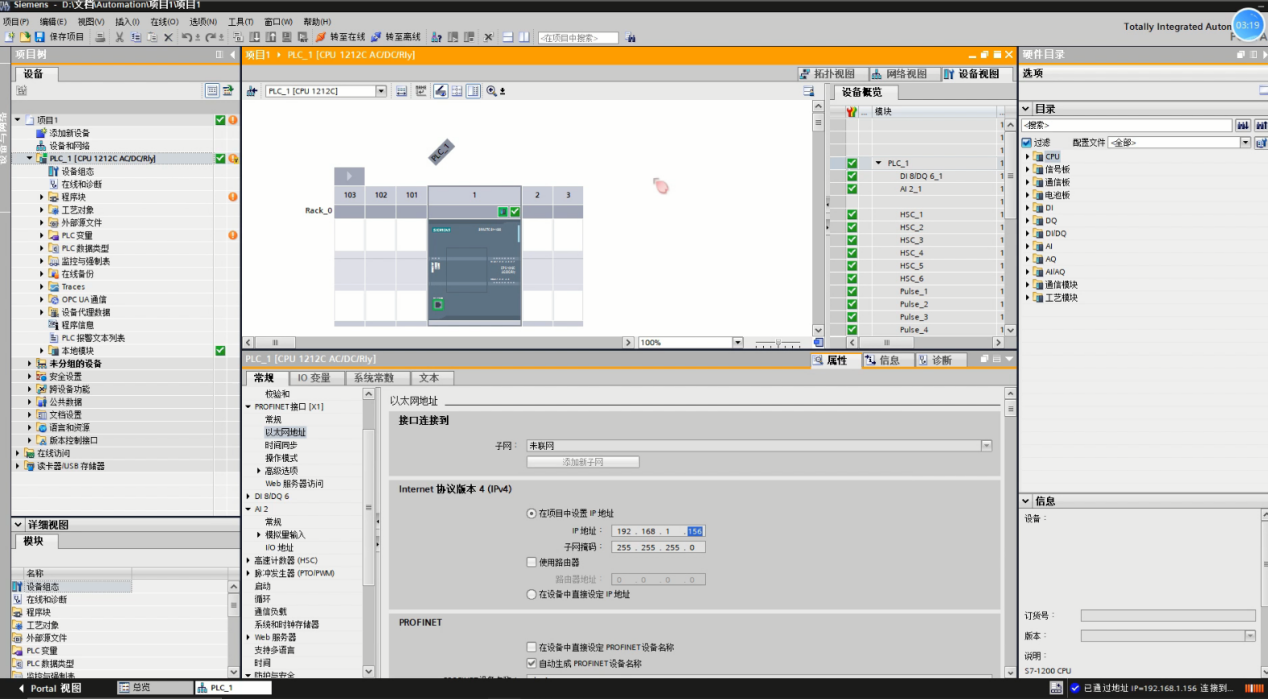

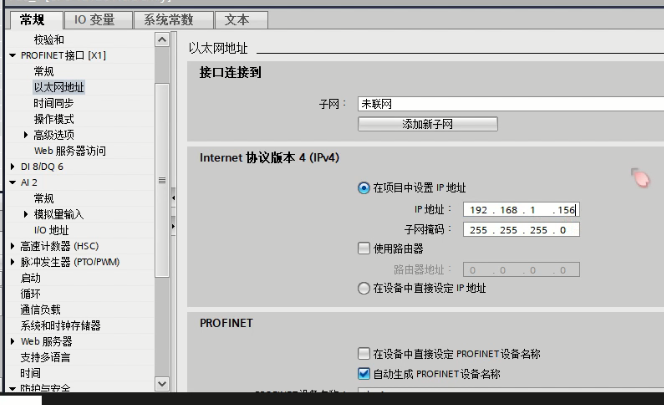

5、plc以太網地址修改為真實plc地址

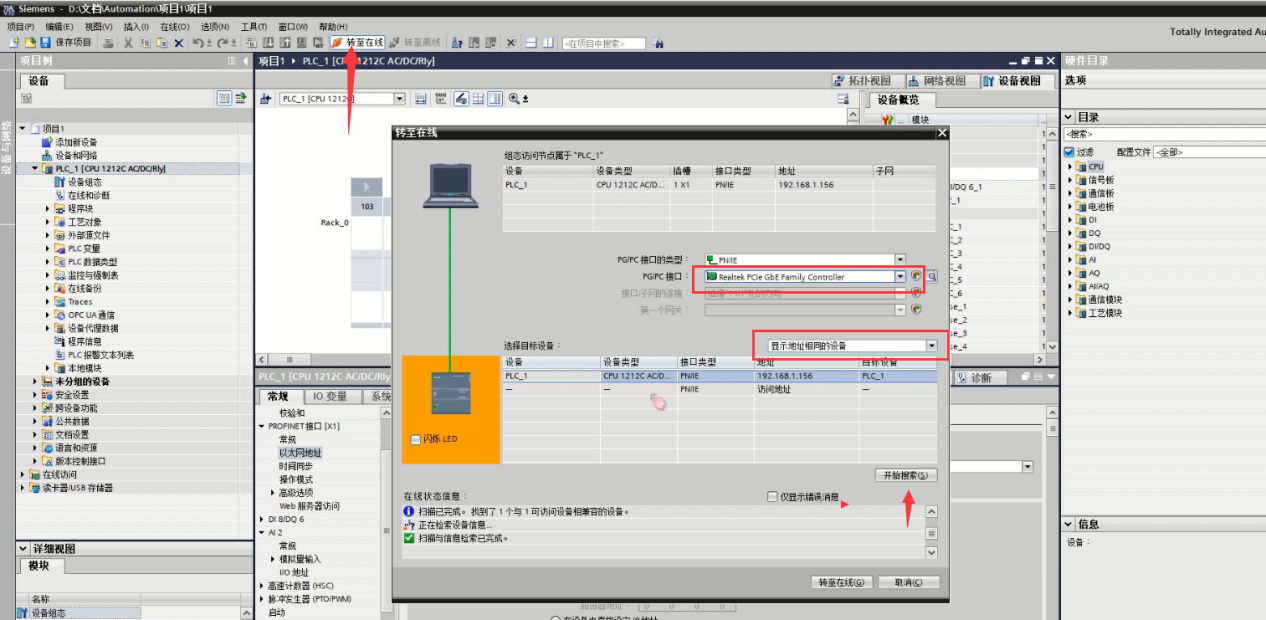

6、點擊在線，選擇電腦中聯網的真實網卡，顯示地址相同的設備，開始搜索
7、搜到設備后轉至在線，在線后就可以正常上傳下載程序了
編寫人：許瀟 編寫日期：2024-03-11
審核人：金志方 審核日期：2024-04-07
訂正版本：V1.0 訂正內容：初稿
