USR-TCP232-S1網絡設置協議示例

一、資料下載

USR-TCP232-S1 說明書下載鏈接：http://m.lifj.com.cn/Download/1256.html

USR-TCP232-S1 規格書官網下載鏈接：http://m.lifj.com.cn/Download/1262.html

USR-TCP232-S1 AT指令集官網下載鏈接：http://m.lifj.com.cn/Download/1257.html

USR-TCP232-S1 設置軟件官網下載鏈接：http://m.lifj.com.cn/Download/257.html

網絡調試助手 串口調試助手二合一http://m.lifj.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-S1 產品 1臺

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-S1 網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，然后產品接3.3V直流穩壓電源上電。

電腦關閉防火墻，禁用其他網卡。

電腦提前下載打開M0設置軟件和網絡調試助手。

三、USR-TCP232-S1用M0讀取參數

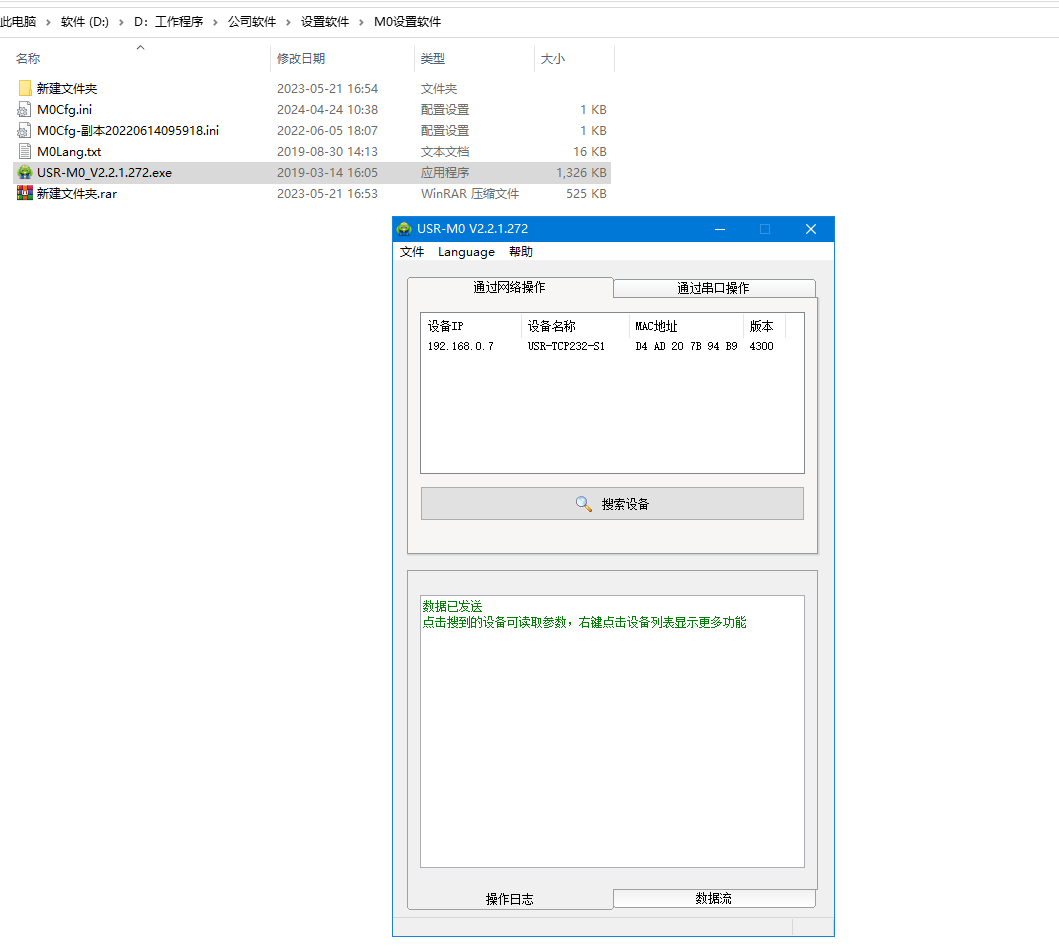

1、局域網搜索USR-TCP232-S1 IP

USR-TCP232-S1和電腦網線直連，打開M0軟件，搜到USR-TCP232-S1的IP。

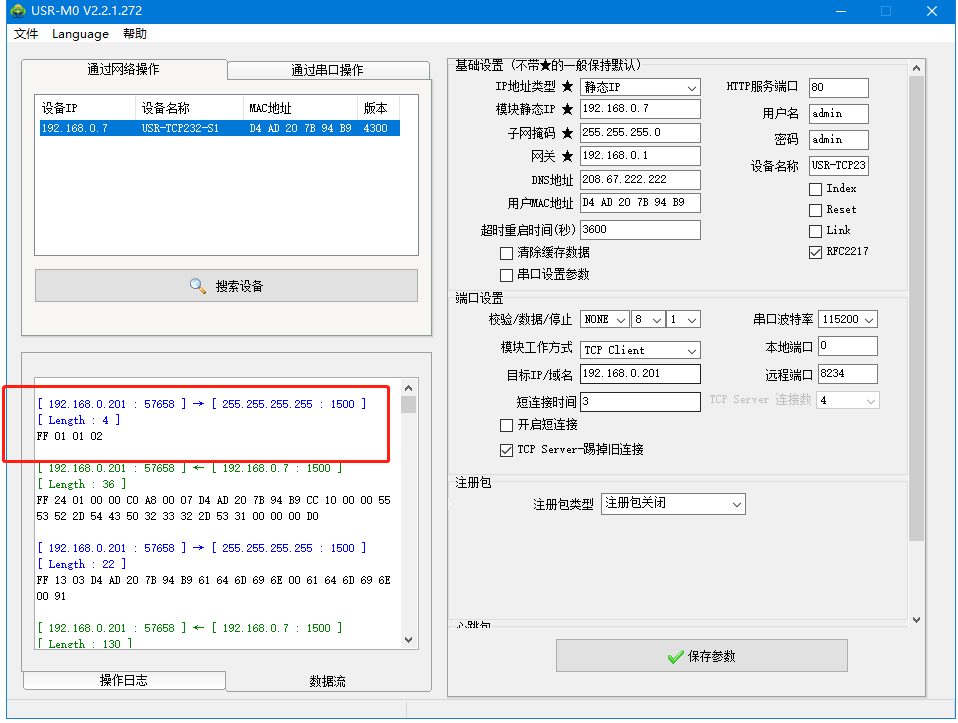

2、查看數據流

M0設置軟件，點擊數據流，可以看到網絡設置協議的命令，參考說明書查看具體命令內容。

搜索指令
搜索命令固定為：FF 01 01 02

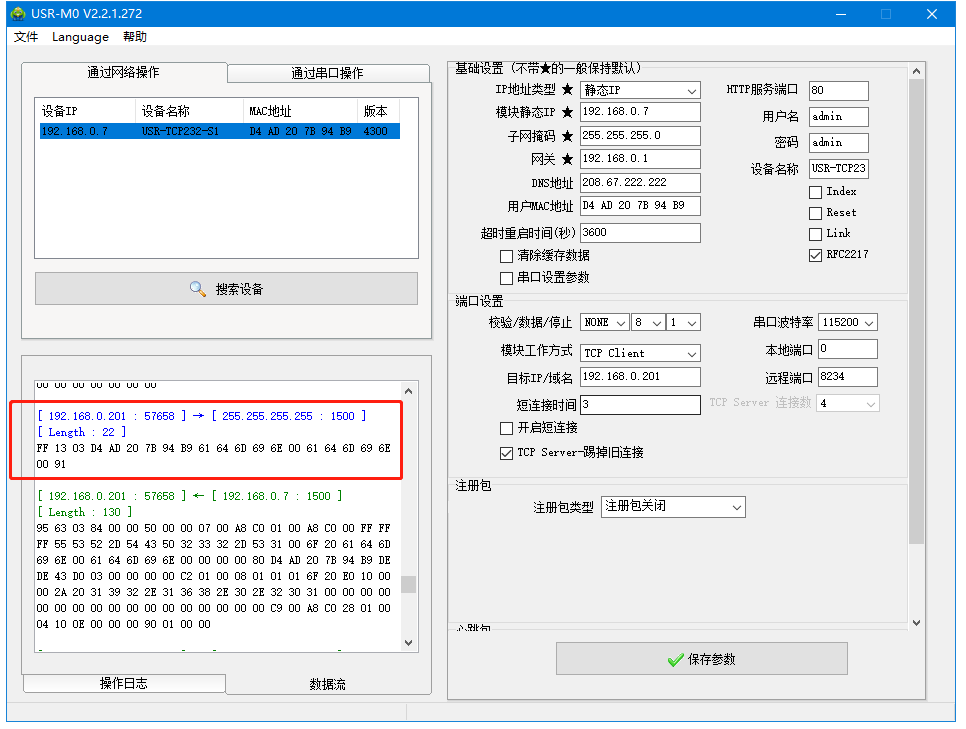

讀取配置指令：

FF 13 03 D4 AD 20 7B 94 B9 61 64 6D 69 6E 00 61 64 6D 69 6E 00 91

四、網絡設置協議讀取參數

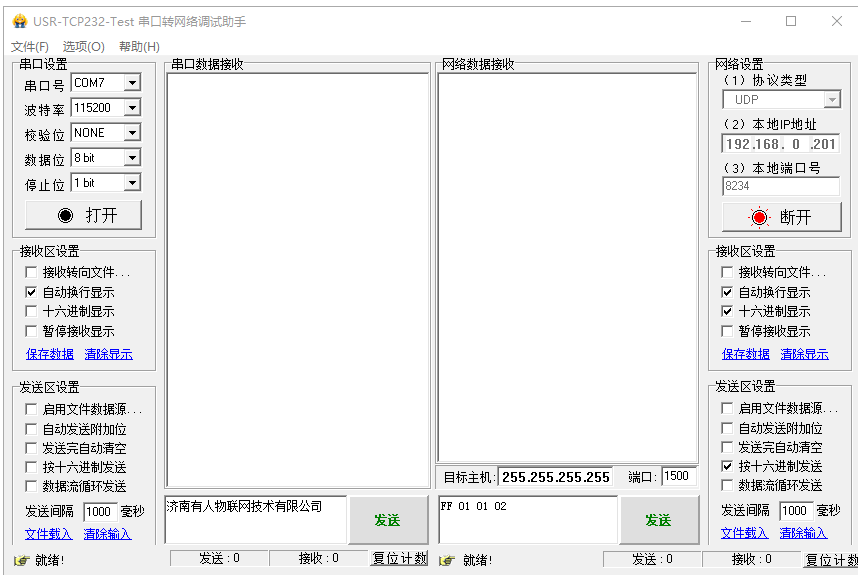

1、打開網絡助手，協議UDP，本地IP地址填電腦的IP，本地端口8234，目標主機填255.255.255.255，端口1500，點擊連接。

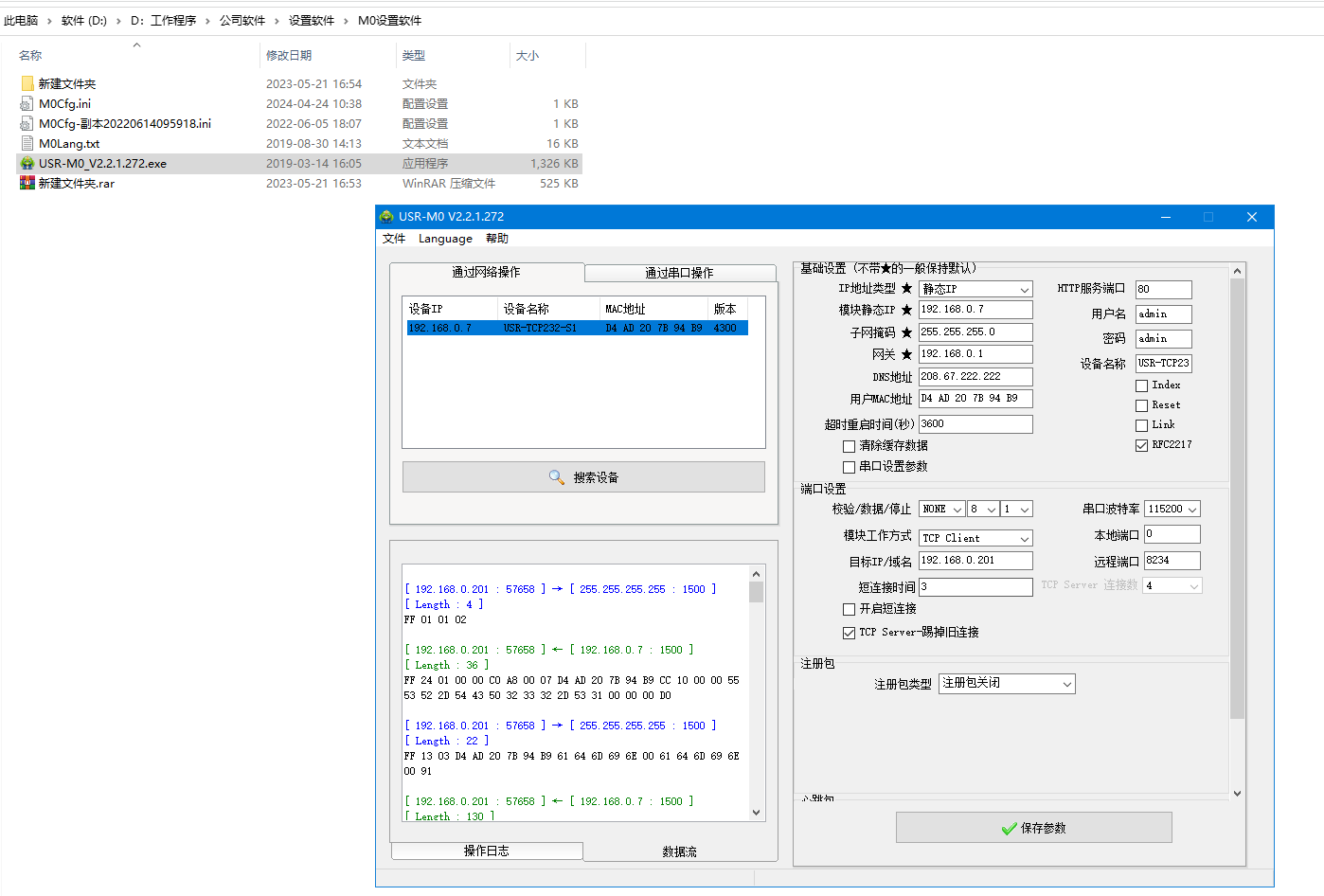

2、網絡端勾選按十六進制發送，輸入搜索指令，FF 01 01 02

返回結果中包含USR-TCP232-S1的設備IP（高位在前）、設備MAC（高位在前）、固件版本號、設備名稱。

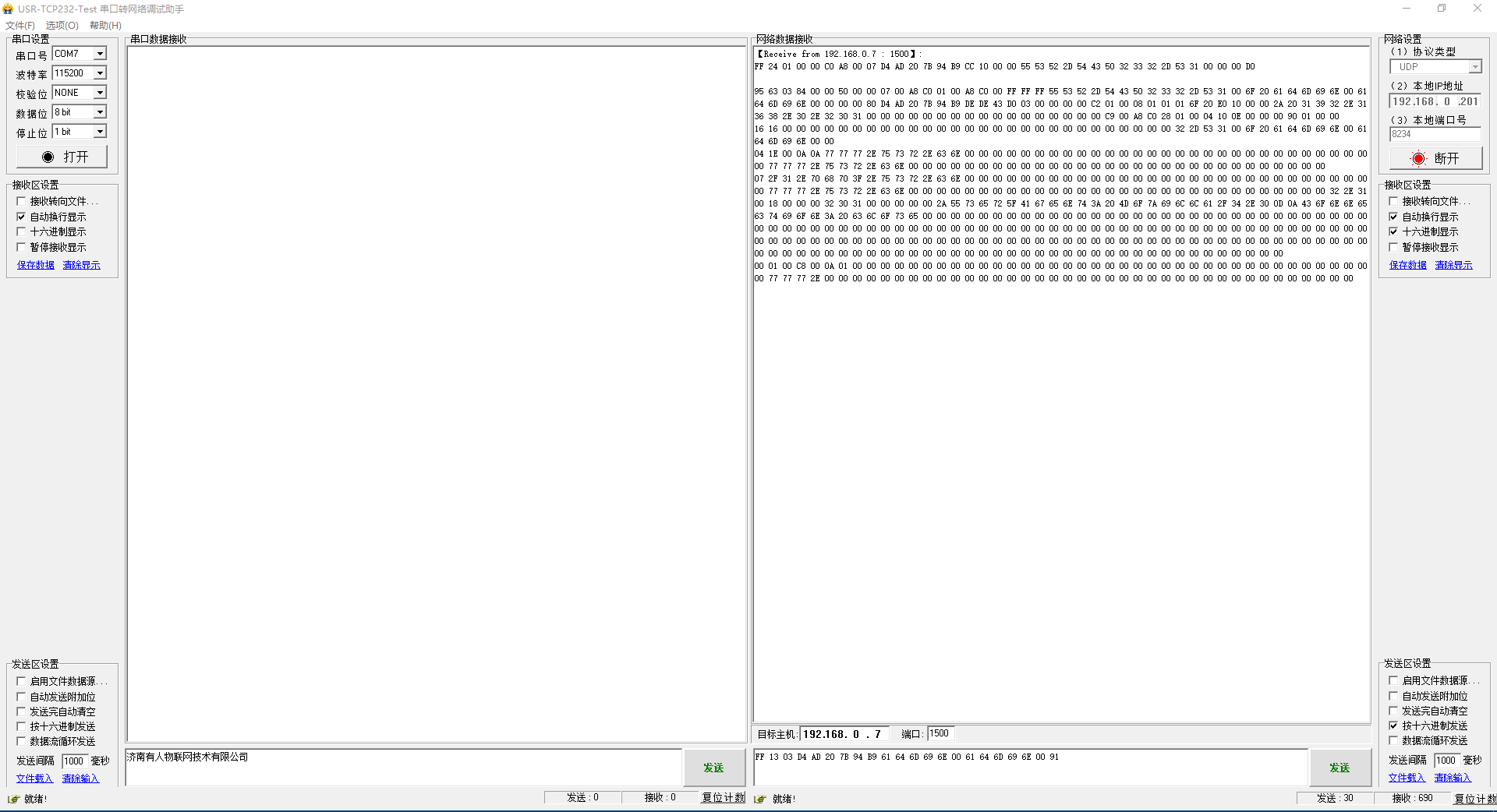

3、網絡端勾選按十六進制發送，輸入讀取配置指令

FF 13 03 D4 AD 20 7B 94 B9 61 64 6D 69 6E 00 61 64 6D 69 6E 00 91

返回結果：返回的是串口服務器的所有參數，一共是 576 字節，不帶校驗，沒有協議，直接返回參數。

讀取方式參考“基礎參數表”和“串口參數表”以及有人云功能，心跳注冊包功能和Httpd Client包頭設置。分為四個包返回，分別為130字節和50字節，85字節，302字節。

編寫人：金志方 編寫日期：2024-06-03

審核人：金志方 審核日期：2024-06-03

訂正版本：V1.0 訂正內容：初稿
