  一、實現功能

  實現串口設備與上位機之間的數據透傳。

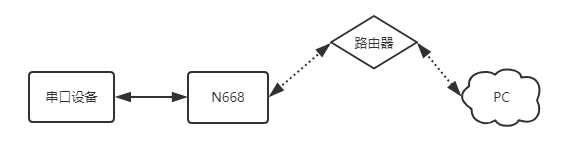

  二、數據流向

  三、資料下載

  1、N668說明手冊

  2、N668軟件設計手冊

  3、N668設置軟件

  4、串口調試助手

  四、測試

  1、將串口服務器USR-N668的串口通過串口線(或USB 轉串口線)與PC相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給668供電。

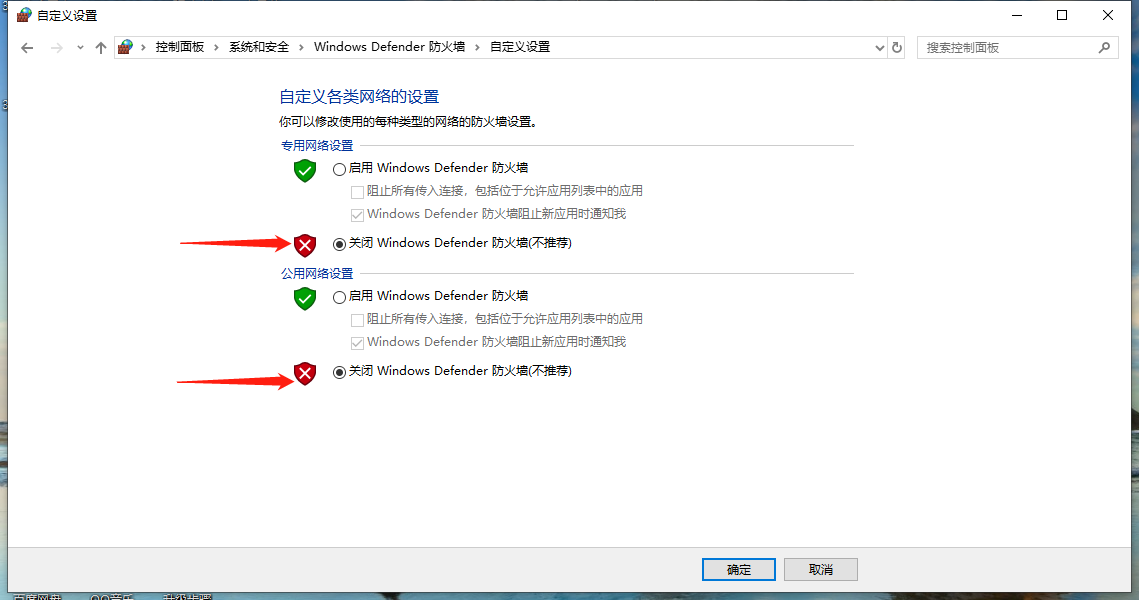

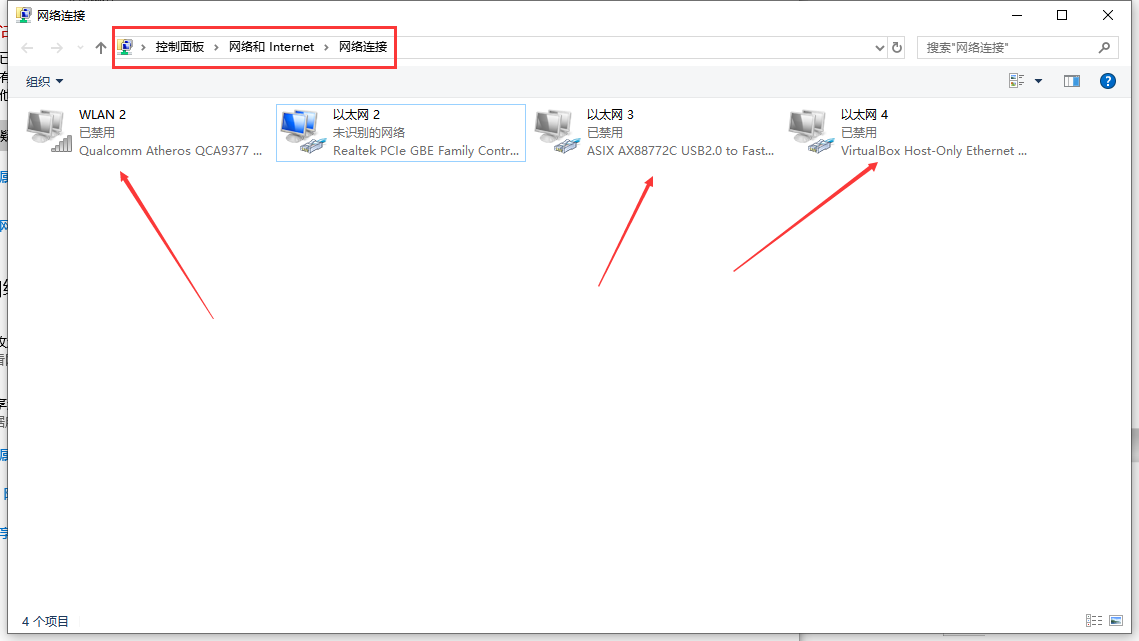

  2、按路徑：控制面板找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

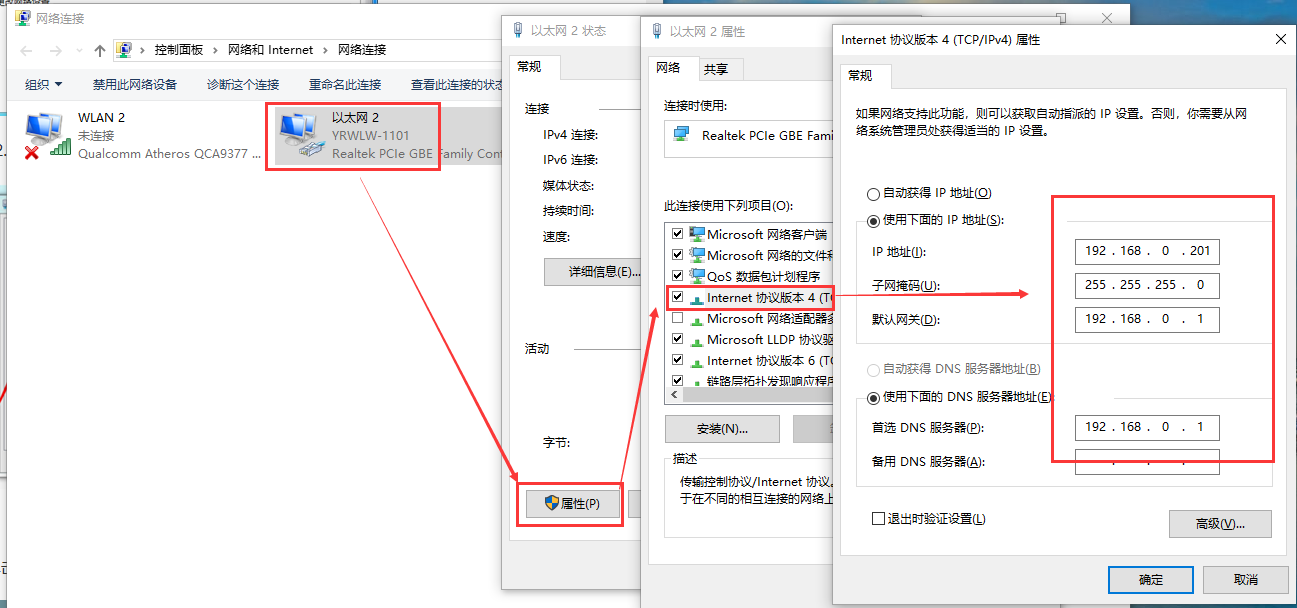

  3、給電腦設置靜態IP，設置成668同網段IP:192.168.0.201 。

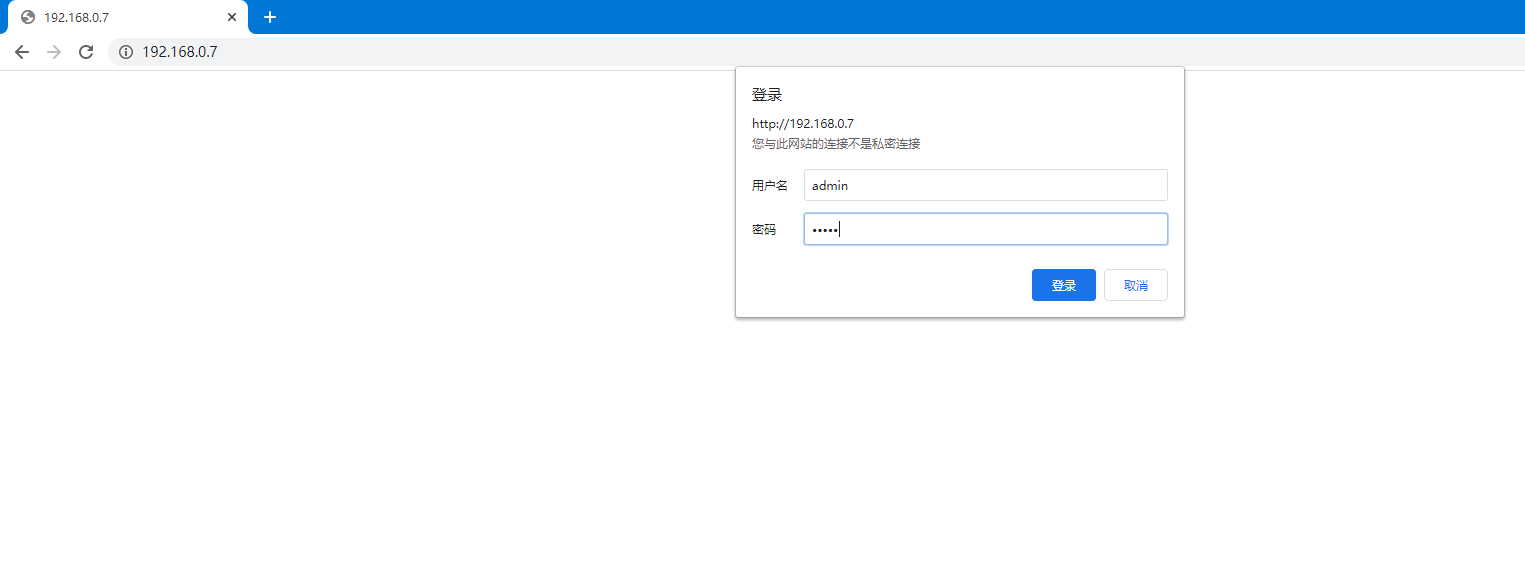

  4、打開瀏覽器，進入668的內置網頁，默認IP為：192.168.0.7，用戶名和密碼均為admin。(進不去內置網頁：清除瀏覽器所有緩存，更換其他瀏覽器進行嘗試)

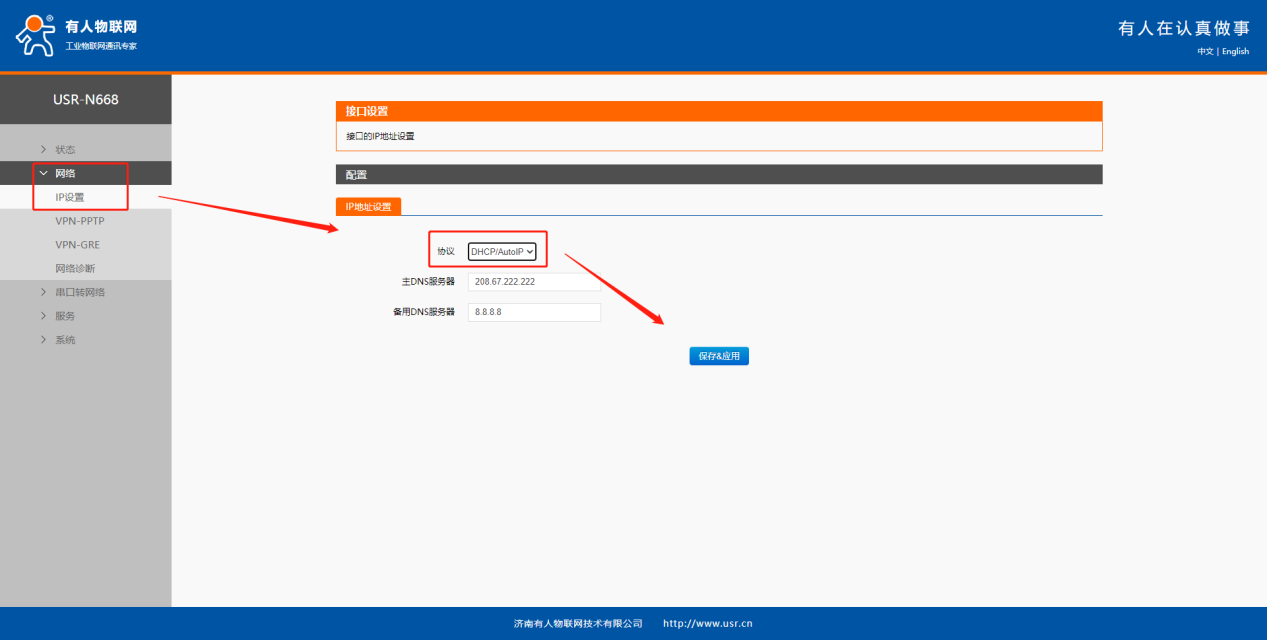

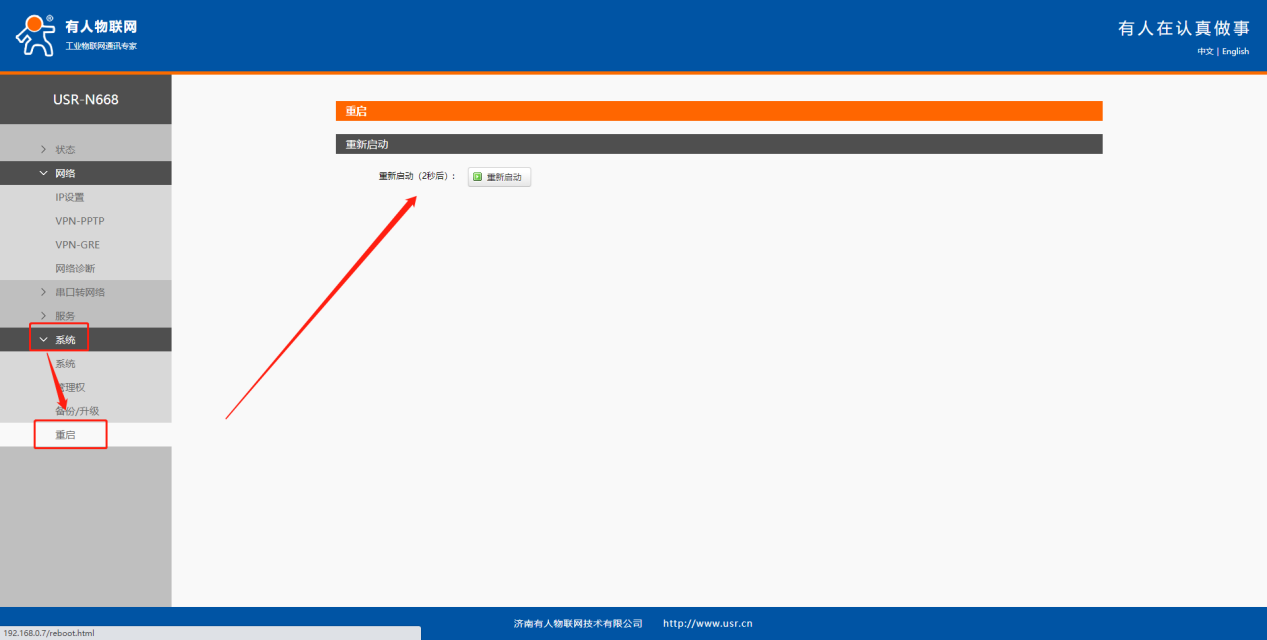

  5、網絡IP設置中，設置為DHCP動態IP，然后系統頁面重啟設備，參數需要重啟生效。

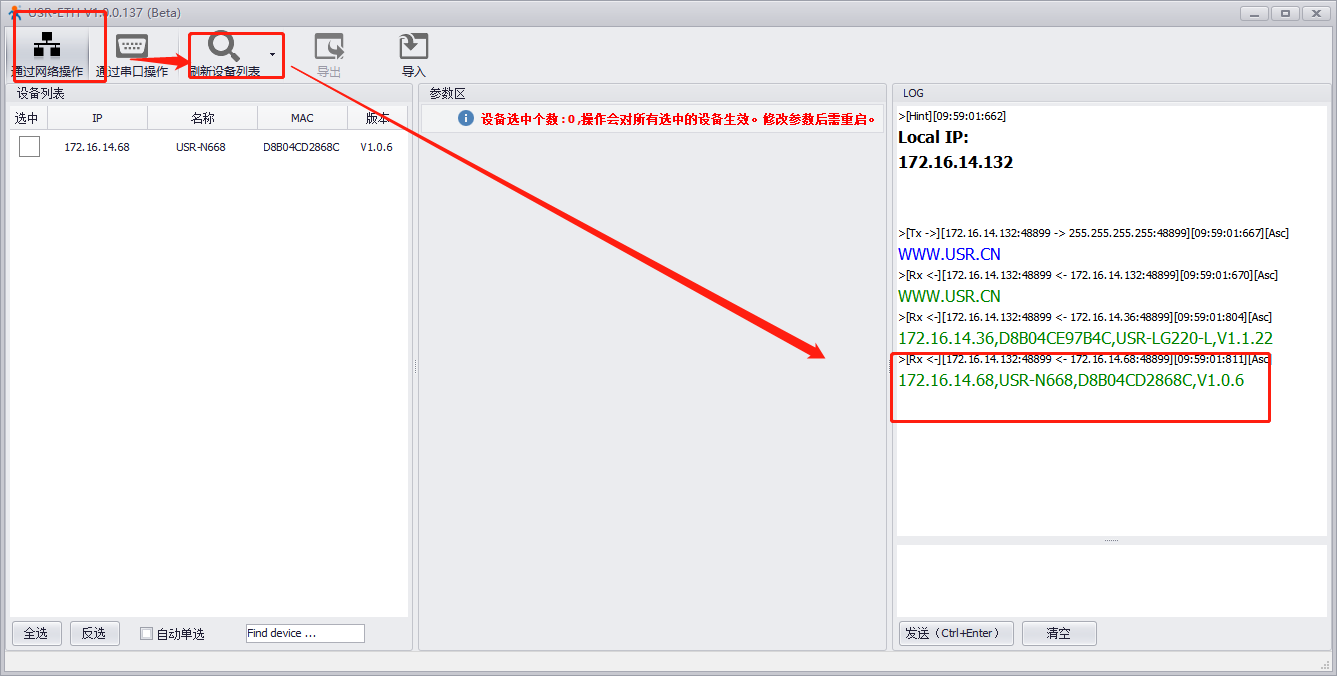

  6、N668網線直連路由器，電腦設置為DHCP網線直連路由器，打開668設置軟件，通過網絡搜索，刷新設備列表，可以確認668此時的IP為：172.16.14.68。668的IP也可以在路由器內置網頁確認。

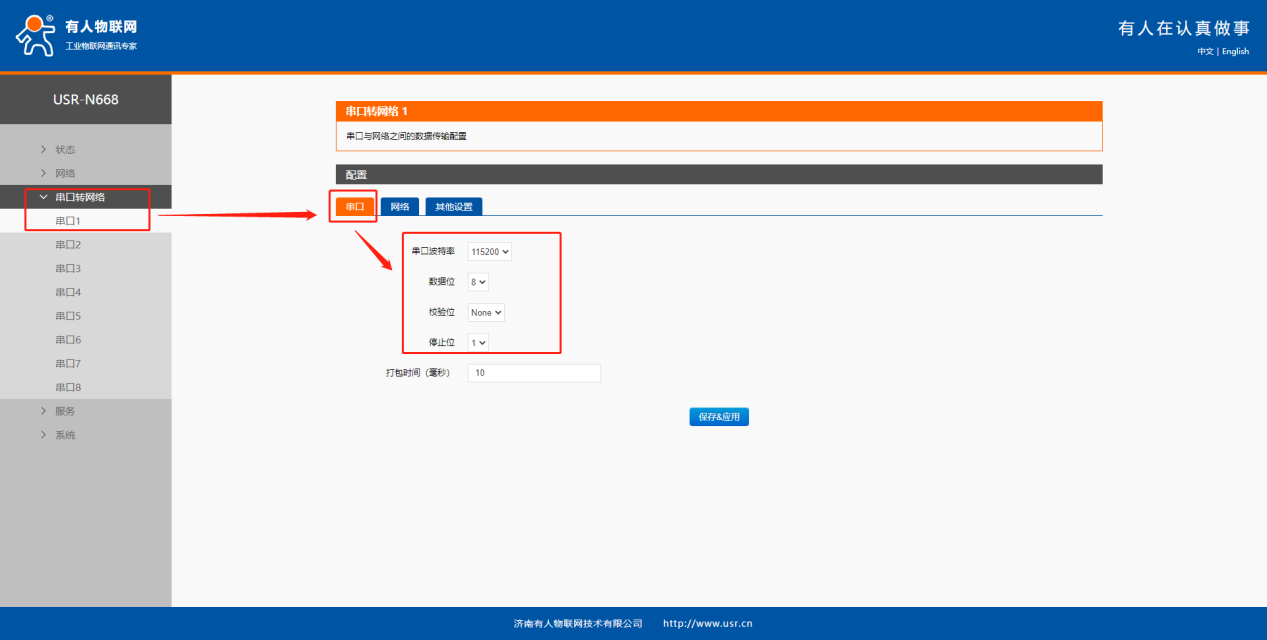

  7、用路由器已分配的IP進入668內置網頁，串口轉網絡確認確認串口參數是115200，N,8,1。

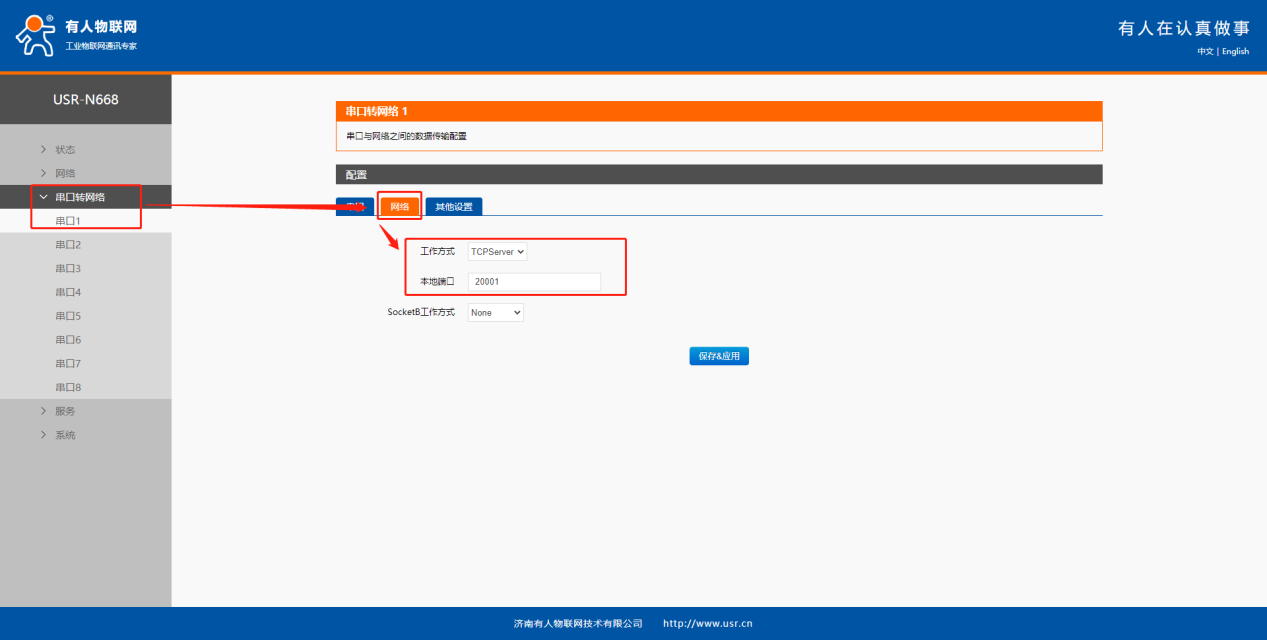

  8、串口轉網絡確認工作方式為：TCP SERVER，本地端口號為20001。

  TCP CLIENT的目標IP=TCP SERVER的本地IP

  TCP CLIENT的目標端口=TCP SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

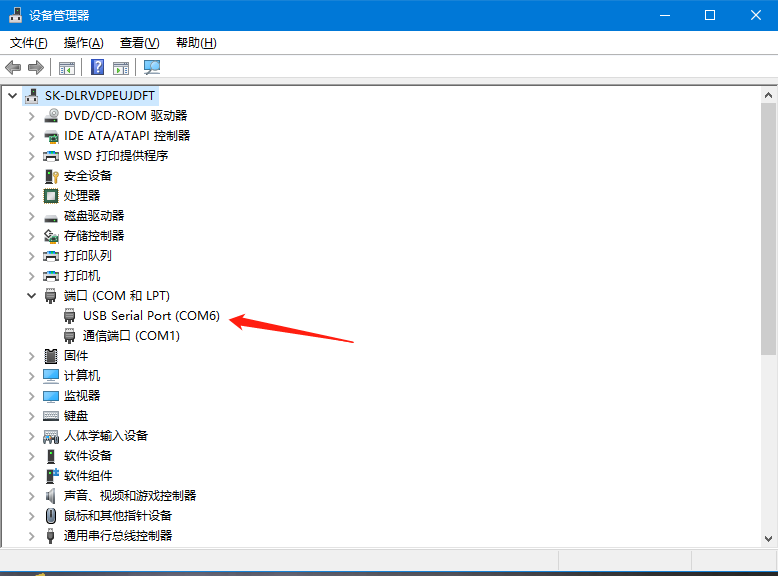

  9、打開測試軟件“USR-TCP232-Test.exe”，串口端設置，選擇已經確認的COM口(可在設備管理器確認)以及串口參數，串口波特率設置為115200，串口參數設置為None/8/1，點擊打開，打開串口。網絡端設置，協議類型選擇TCP Client模式，服務器IP地址輸入192.168.0.7，服務器端口號輸入20001，點擊連接建立TCP連接。

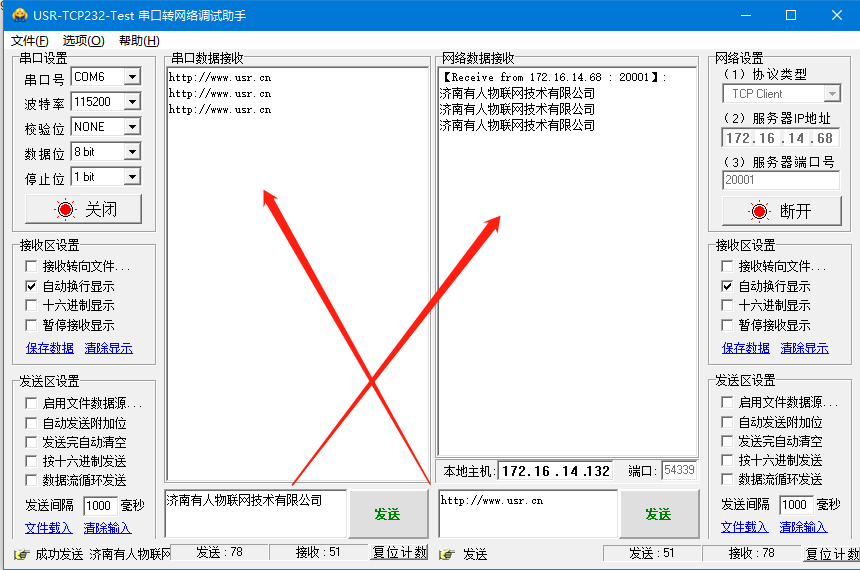

  10、在串口和網絡之間進行數據收發測試，串口到網絡的數據流向是：PC串口->668串口->668以太網口->PC網絡;網絡到串口的數據流向是：PC網絡->668以太網口->668串口->PC串口。具體演示如下圖所示：
