CAN轉以太網服務器_以太網轉CAN_CAN轉TCPIP_CAN轉RJ45

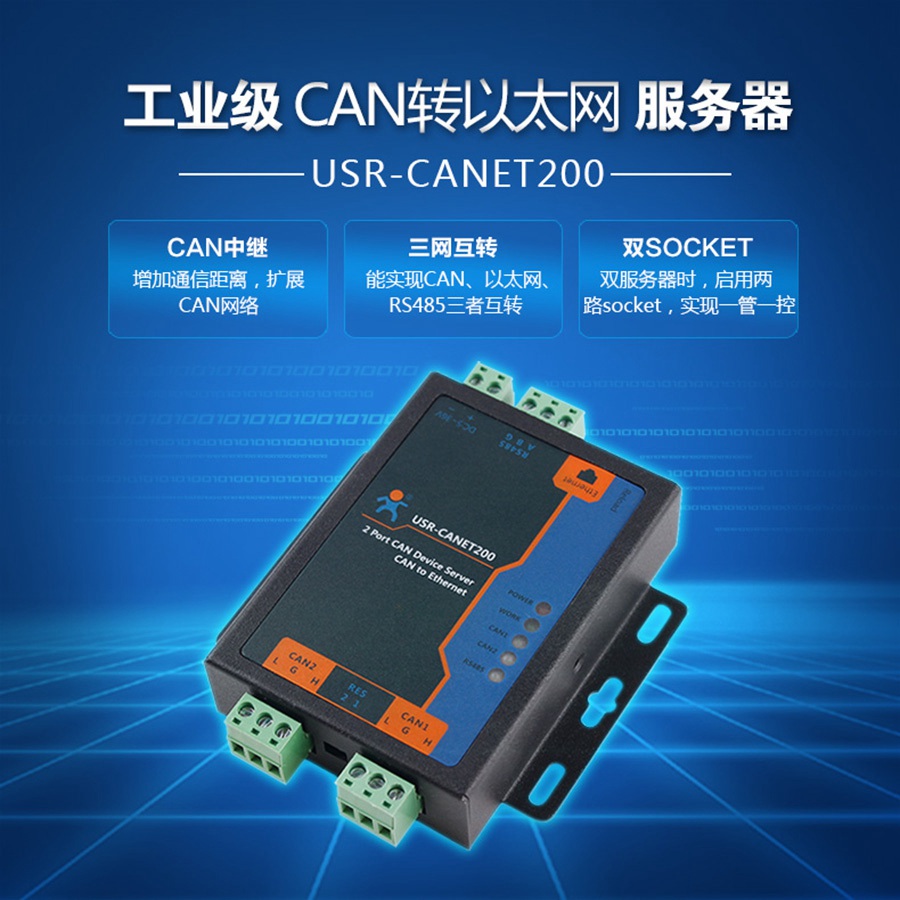

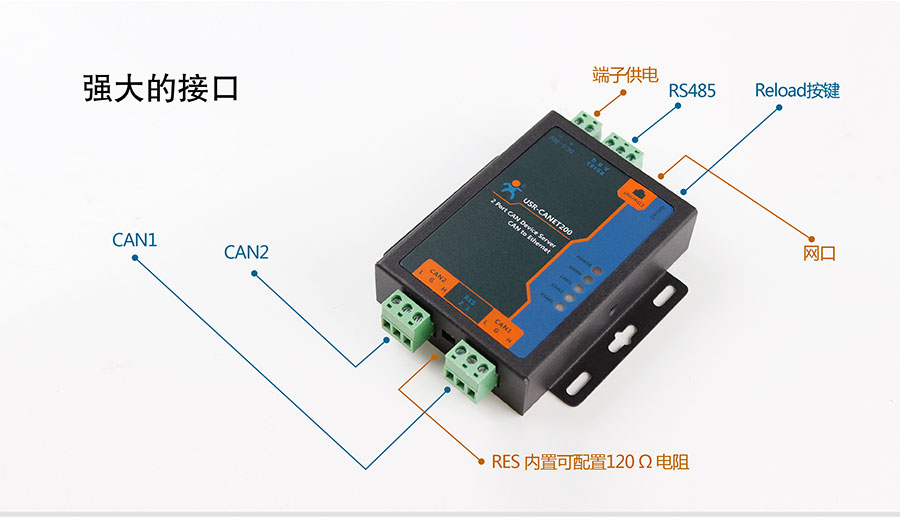

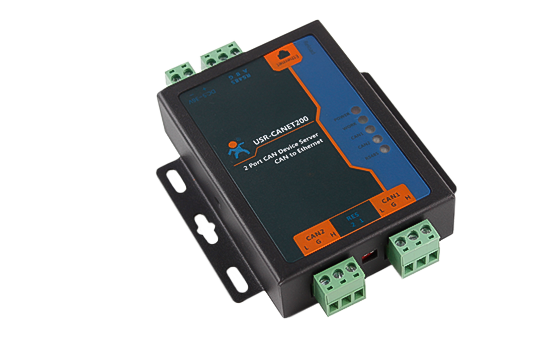

USR-CANET200是一款基于CAN總線轉以太網服務器設備，CAN與網絡設備通信的通信設備，實現CAN數據與網絡服務器的數據通信。它內部集成了兩路CAN接口和一路EtherNet接口以及TCP/IP協議棧， 用戶使用它可以輕松完成CAN-bus網絡和EtherNet網絡的互連互通，進一步拓展CAN-bus網絡的范圍。

CANET200擁有CAN中繼、CAN轉RS485功能，實現CAN、以太網和RS485之間互相轉換。在啟用雙服務器狀態下，可實現兩路Socket一管一控的功能，方便用戶操作。
CAN與CAN之間互相轉換被稱作“CAN中繼”，CANET200可實現CAN1口與CAN2口之間互相通訊；
CAN設備CANET200增加一路RS485串口通訊方式，可實現CAN口與RS485之間互相通訊，通信距離更遠，傳輸能力更強。

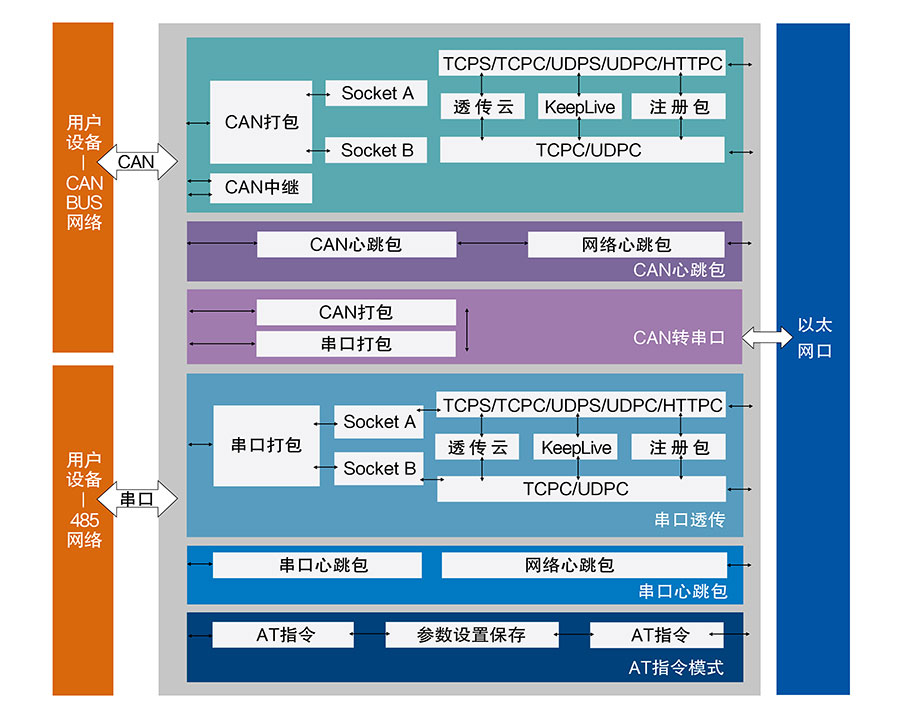

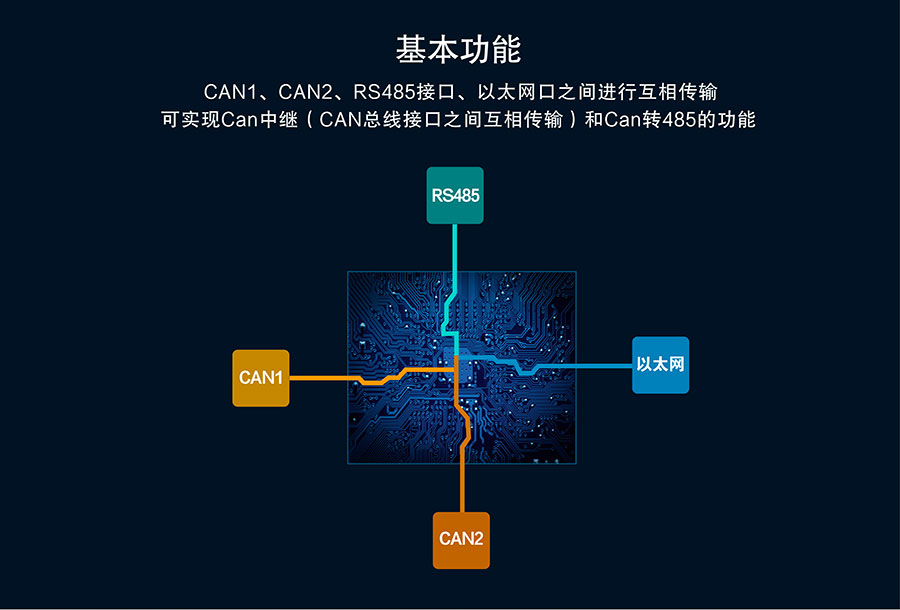

功能結構圖









工作模式

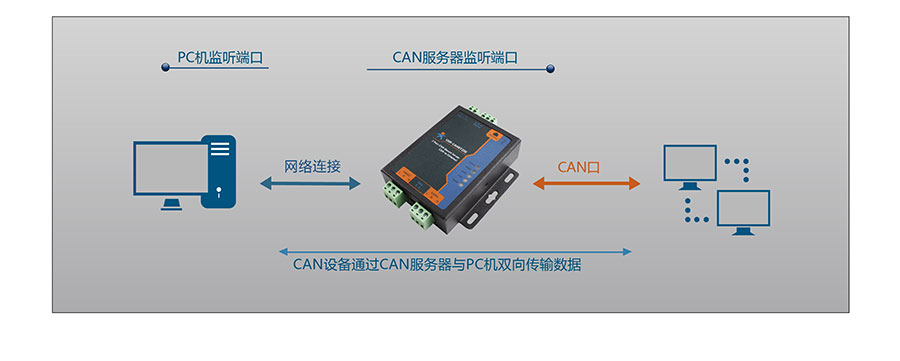

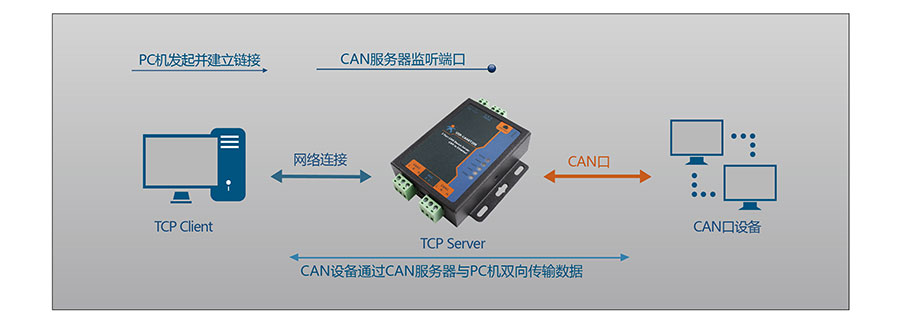

TCP Server模式



Can轉以太網服務器監聽設定的端口并等待TCP客戶端連接。
Can設備發送的數據將通過CAN服務器透明傳輸給所有連接成功的客戶端。

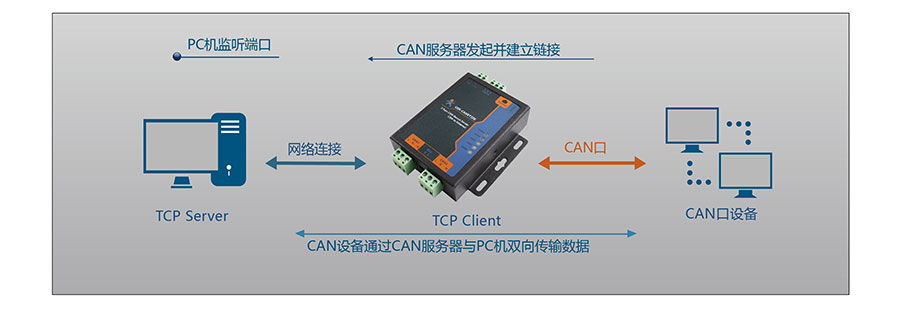

TCP Client模式


Can轉以太網服務向設定的IP地址發起TCP連接，
若連接失敗，CAN設備將不斷嘗試重連直到成功。
若連接成功，服務端就可以與CAN設備雙向透明傳輸數據。


UDP模式


Can轉以太網服務將CAN設備的數據通過UDP包的形式發送給指定的IP網絡設備。
Can轉以太網服務同時監聽端口，將所有接收的數據轉發給CAN設備。





特色功能

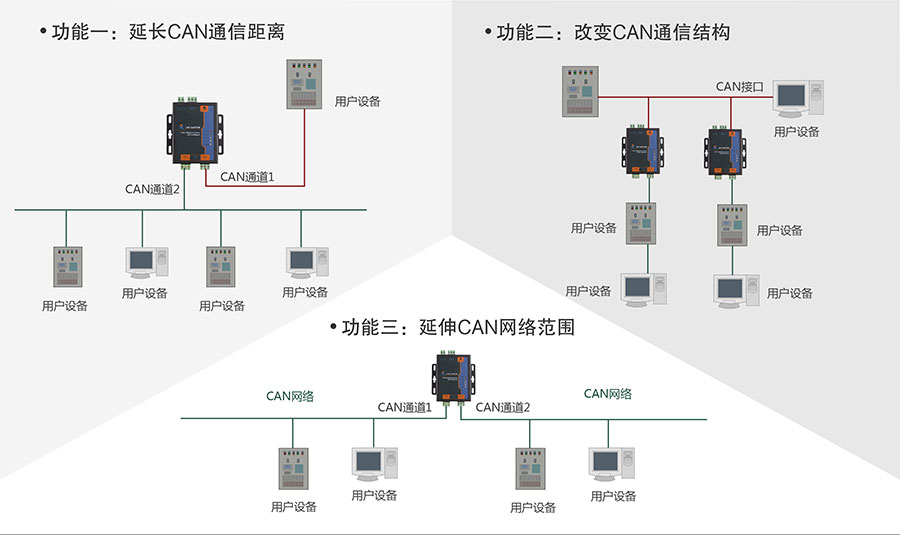

CAN中繼功能


CAN中繼功可實現CAN網絡傳輸速率和傳輸距離的矛盾，同時擴大通信網絡數量。

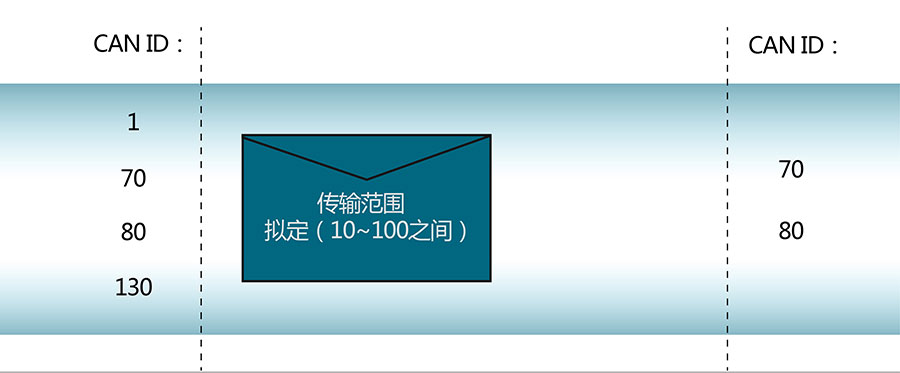

CAN ID過濾


CANET200僅接收設置范圍內的CAN ID的數據，過濾掉不符合接收范圍的CAN幀。

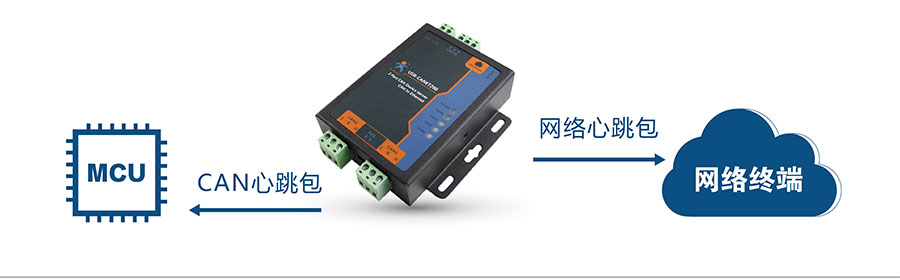

心跳包功能


CAN心跳包：作為固定的查詢指令，通過心跳包的方式發送到CAN網絡。
網絡心跳包：服務器通過定時發送心跳包通知服務器處于活躍狀態，并保持與服務器的正常網絡鏈接。
CAN心跳包：服務器通知CAN設備處于活躍狀態，也可用戶主動抓取傳感器的數據。

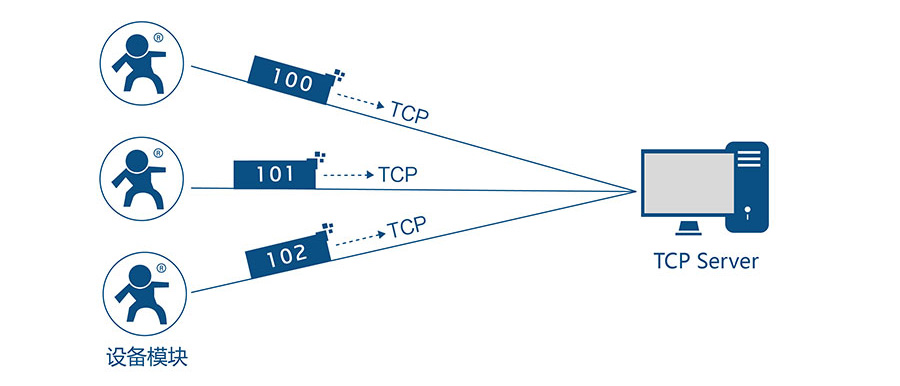

注冊包功能



注冊包是為了讓服務器能夠識別數據來源設備，或作為獲取服務器功能授權的密碼。




應用案例

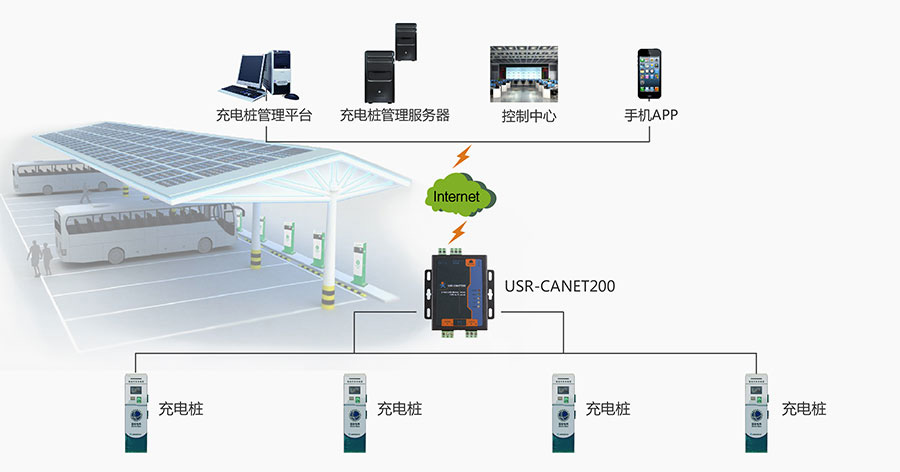

充電樁解決方案



擴大充電樁管理范圍，節省成本；
支持CAN中繼功能，增加設備通信距離；
實時監測每一個充電樁狀態，及時把控項目狀態。

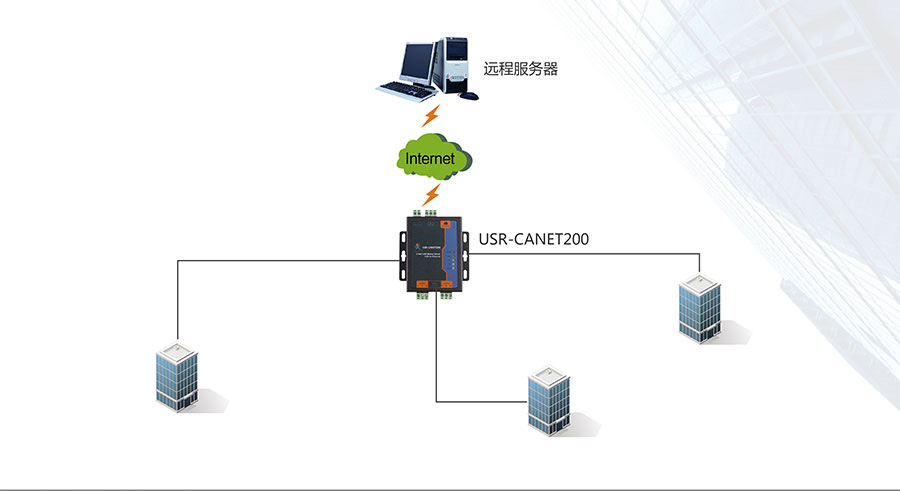

樓宇控制解決方案



工業級設計，適應戶外惡劣環境的考驗；
能實現CAN、以太網、RS485三者互轉，應用靈活；
兼顧不同樓宇實時信息，傳輸給遠程服務器統籌協調。

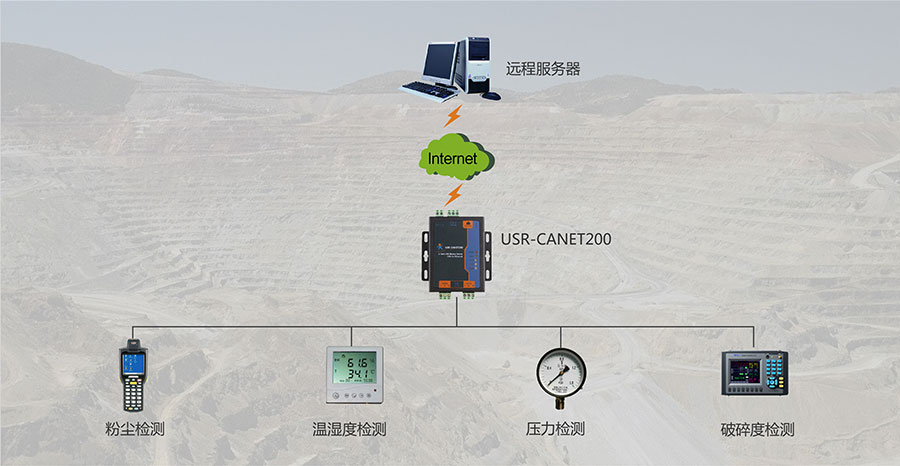

礦山監測解決方案


實時傳輸礦山壓力、粉塵、溫濕度等數據，保證安全生產；
設備自帶的看門狗硬件機制，讓現場干擾因素不再是阻礙；
中繼功能幫助延長系統通訊距離，方便監測節點布置。
